Mikroprocesorové řízení plynového směšovače pro KJ

Druh výsledku
funkční vzorek
Popis

Mikroprocesorový obvod je koncipován jako samostatné zařízení, které umožňuje ovládat dvě serva pulsně řízeným signálem, samostatně a nezávisle. Obvod umožňuje nastavit servo do osmi předdefinovaných poloh, které je možné individuálně naprogramovat. Nastavení všech hodnot je možné uložit do paměti typu EEPROM, která je součástí obvodu.

Technické parametry:
Napájení: AC, DC v rozsahu 7-20V
Jištění: Tavná přístrojová pojistka 1A, tepelná a proudová ochrana stabilizátoru napětí
Vstupy: P0, P1, P2, BCD kód výběru polohy s inverzí bitůS1/S2, vstup výběru serva CAL., nevyužitý vstup možnost rozšíření (watchdog)
Výstupy: S1,S2 impulsní výstup pro 2 ks serva
Výstupní signál: Nosná 50Hz (možno změnit) Impuls 1 1,5 2 ms (min. neutrál max.) předvoleno
Počet poloh: 8 pro každé servo. Samostatné nastavení minima a maxima každého serva a zpoždění při změně polohy.
Rozsah regulace: 0-99,5% při kroku 0,5% Procesor: Atmel AT89C2051 24 Mhz
Ovládání: Klávesnice 3 tlačítka

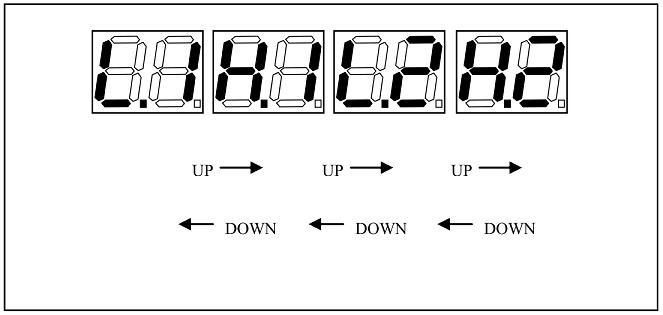

Indikace: Display 2 digity
Pamět: Elektricky mazatelná sériová EEPROM 128Bytů
Záloha dat: Procesor min. 10 let, paměť min. 100 let

ObrázekObrázek

Poděkování:
Tento produkt vznikl za podpory projektu 102/06/1337 Grantové agentury ČR a projektu MSM0021630516 MŠMT ČR.

Další informace

Klíčová slova
Směšování, servořízení, mikroprocesor
